Horizontale Kreiselpumpe Edelstahl UP-DO
Edelstahl
horizontal
mit Gleitringdichtung
normalansaugend

Baureihe UP-DO

Die Baureihe UP-DO ist ideal für toxische oder umweltgefährdende Medien bis 150 °C. Ihre doppelt wirkende Gleitringdichtung sorgt in back-to-back Anordnung für maximale Dichtheit und Sicherheit.

Bei diesen Pumpen wir die Kraft des Motors über eine durchgehende Welle direkt auf das Laufrad übertragen. Die Kühlung der Gleitringdichtung erfolgt bei der Baureihe UP-DO mittels einer Sperrflüssigkeit. Diese wird von einem separaten Versorgungssystem bereitgestellt. Gleitringe und Elastomere fertigen wir auf Wunsch in verschiedenen Werkstoffen. So ist dem Einsatz dieser Pumpen kaum eine Grenze gesetzt. weitere Produktmerkmale

Pumpe anfragen
Downloads

Besondere Merkmale der Baureihe UP-DO

  • Robuste und langlebige Konstruktion aus dickwandigen, massiven Edelstahlbauteilen
  • Kompakte Blockbauweise
  • Einfache Installation
  • Für hohe Temperaturen geeignet
  • Trockenlaufsicher in Verbindung mit druckbeaufschlagtem Versorgungssystem
  • Kein Austritt von toxischen oder umweltgefährdenden Medien
  • Erfüllt die Anforderungen der TA Luft

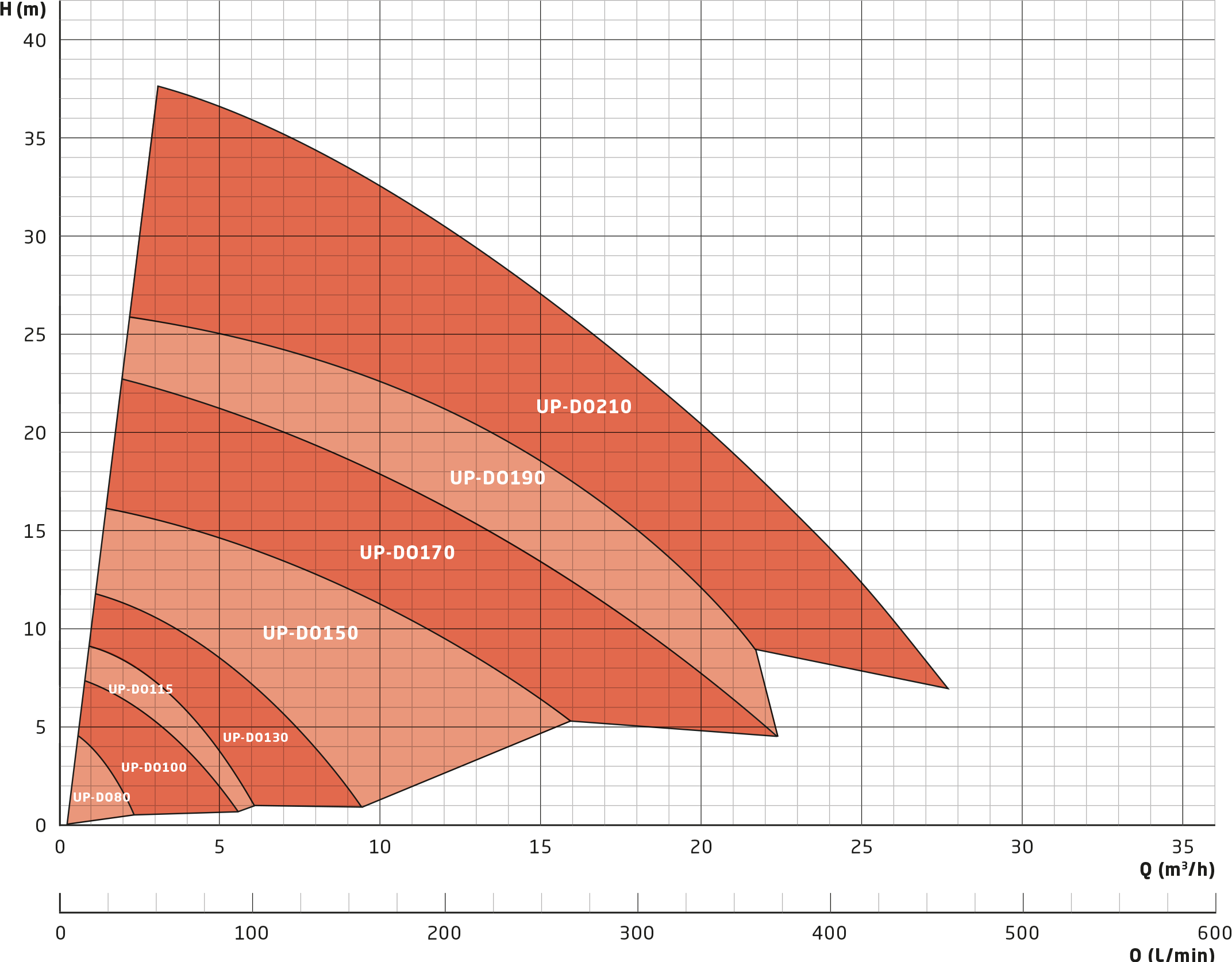

Pump curves

Merkmale

  • Robuste und langlebige Konstruktion aus dickwandigen, massiven Edelstahl- Bauteilen
  • Geeignet auch für Flüssigkeiten mit leichter Feststoffbeladung aufgrund federbelasteter Gleitringdichtung
  • Wartungsarmer Betrieb durch hochwertige Gleitflächenwerkstoffe
  • Alle medienberührten Teile aus hochwertigem, korrosionsbeständigen Edelstahl 1.4571 (AISI 316Ti)
  • Standardmäßig mit Gewindeanschlüssen nach ISO 228-1 ausgerüstet, ab Baugröße 130 optional auch mit Flanschanschlüssen lieferbar
  • Universell einsetzbar, kompakt und leise
  • Zugelassen für den Einsatz in explosionsgefährdeten Umgebungen (ATEX Zone 1)
  • Korrosionsfeste Lackierung in RAL1017, Safrangelb

Einsatzbereiche

Förderung von Salzwasser, schwachen Säuren und Laugen oder anderen korrosiven Flüssigkeiten. Förderung von wasser- oder öl-basierten Emulsionen bei Temperaturen bis 150 °C. Einsatz in rauen Umgebungen und in Applikationen, bei denen eine besonders robuste Pumpe gefordert ist.



Zum Beispiel in den folgenden Anwendungen:



  • Förderung von Kühlmitteln und Wärmeträgerölen in Kühl- oder Temperiergeräten
  • Galvanotechnik und Oberflächenbeschichtung
  • Abwasser- und Frischwasseraufbereitung
  • Papierindustrie
  • Labor- und Medizintechnik
  • Umwelttechnik, Abgasreinigung, Gaswäscher

Lieferbare Werkstoffe

Gehäuse- und Laufradwerkstoffe: Edelstahl Feinguss 1.4571 (V4A)
Elastomerwerkstoffe: EPDM, FKM (z. B. Viton®), FEP, FFKM (z. B. Kalrez®)
Gleilagerwerkstoffe: SiC (Siliziumkarbid), Graphitkohle, PTFE-GF, Al₂O₃-Keramik

Einsatzbedingungen

  • Maximale Fördermenge der Baureihe: 30 m³/h
  • Maximale Förderhöhe der Baureihe: 40 m
  • Temperatur des Fördermediums -20 bis 150 °C
  • Umgebungstemperatur von -10 bis 40 °C, höhere Temperaturen auf Anfrage möglich
  • Anpassung der Pumpen an Medien mit hohen Dichten (bis zu 2,0) möglich

Motoren

Standard-Motoren (ab Lager):

  • Drehstrommotoren: D230 / Y400 V-3ph 50 Hz, D277 / Y480 V-3ph 60 Hz, IP 55, Isol.-Kl. F, auch mit Kaltleiter
  • Alle Drehstrommotoren ab 0,75 kW haben Energieeffizienzklasse IE3
  • Wechselstrommotoren (bis 1,1 kW: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl. F)
  • ATEX-Motoren in Temperaturklasse T3

Sonderausführungen (lieferbar):

  • Sonderspannungen und -frequenzen
  • Drehstrommotoren mit integriertem Frequenzumrichter
  • ATEX-Motoren mit druckfester Kapselung und Temperaturklasse T4
  • 4-polige Motoren mit Drehzahl 1450 U/min bei 50 Hz
  • UL- und CSA-Ausführungen
  • Sonderschutzarten, z. B. IP 65
  • Sonderisolationsklassen, z. B. Tropenisolationen
  • Mehrbereichsspannung, z. B. 220–290 / 380–500 V, 50 Hz; 220–332 / 380–575 V, 60 Hz
  • Gleichstrommotoren (DC oder BLDC)
