Baureihe MPN

Merkmale

• Hermetisch dicht und absolut leckagefrei, da prinzipbedingt ohne Wellendichtung
• Berührungsloser Magnetantrieb mit Hochleistungs-Neodym-Magneten
• Im Normalbetrieb praktisch wartungsfrei durch großzügig dimensionierte Gleitlager
• Sehr unempfindlich gegen Mangelschmierung und partiellen Trockenlauf durch große PTFE Gleitlager – keine Steckachse
• Alle medienberührten Teile aus hochwertigen, korrosionsbeständigen Kunststoffen
• (PVDF natur oder PP-GF)
• Standardmäßig mit Gewindeanschlüssen nach ISO 228-1 ausgerüstet, ab Baugröße
• 130 optional auch mit Flanschanschlüssen lieferbar
• Universell einsetzbar, kompakt und leise
• Zugelassen für den Einsatz in explosionsgefährdeten Umgebungen (ATEX Zonen 1 und 2)
• Optional lieferbar mit Gehäuseteilen aus ableitfähigem Kunststoff mit
• Zulassung für ATEX Zone 1 (auf Anfrage, nicht alle Ausführungen lieferbar)
• Korrosionsfeste Lackierung in RAL 1017, Safrangelb
• Alle Schrauben aus Edelstahl V4A (1.4571)
• Alle medienberührten Werkstoffe mit FDA Zulassung (PVDF Baureihen)

Einsatzbereiche

• Förderung von Säuren, Laugen oder anderen korrosiven, gesundheitsschädlichen oder toxischen Flüssigkeiten in Anwendungen, bei denen eine Leckage auch kleinster Mengen unerwünscht ist und eine hermetisch dichte Pumpe gefordert ist.
• Förderung von hochreinen oder sensiblen Flüssigkeiten, bei denen eine Verunreinigung des Fördermediums mit Fremdstoffen vermieden werden muss.

Zum Beispiel in den folgenden Anwendungen:

• Galvanotechnik und Oberflächenbeschichtung
• Nasschemische Prozesse in der Halbleitertechnik, Solarzellenproduktion und Leiterplattenherstellung
• Abwasser- und Frischwasseraufbereitung
• Labor- und Medizintechnik
• Umwelttechnik, Abgasreinigung, Gaswäscher
• Batterieherstellung, Energiespeicher
• High Purity Anwendungen, VE-Wasser, Reinstwasser

Lieferbare Werkstoffe

• Gehäuse- und Laufradwerkstoffe: PVDF, PP
• Elastomerwerkstoffe: EPDM, FKM (z. B. Viton®), FEP, FFKM (z. B. Kalrez®)
• Gleitlagerwerkstoffe: PTFE-GF, Al2O3-Keramik, SiC (Siliziumkarbid), Graphitkohle

Einsatzbedingungen

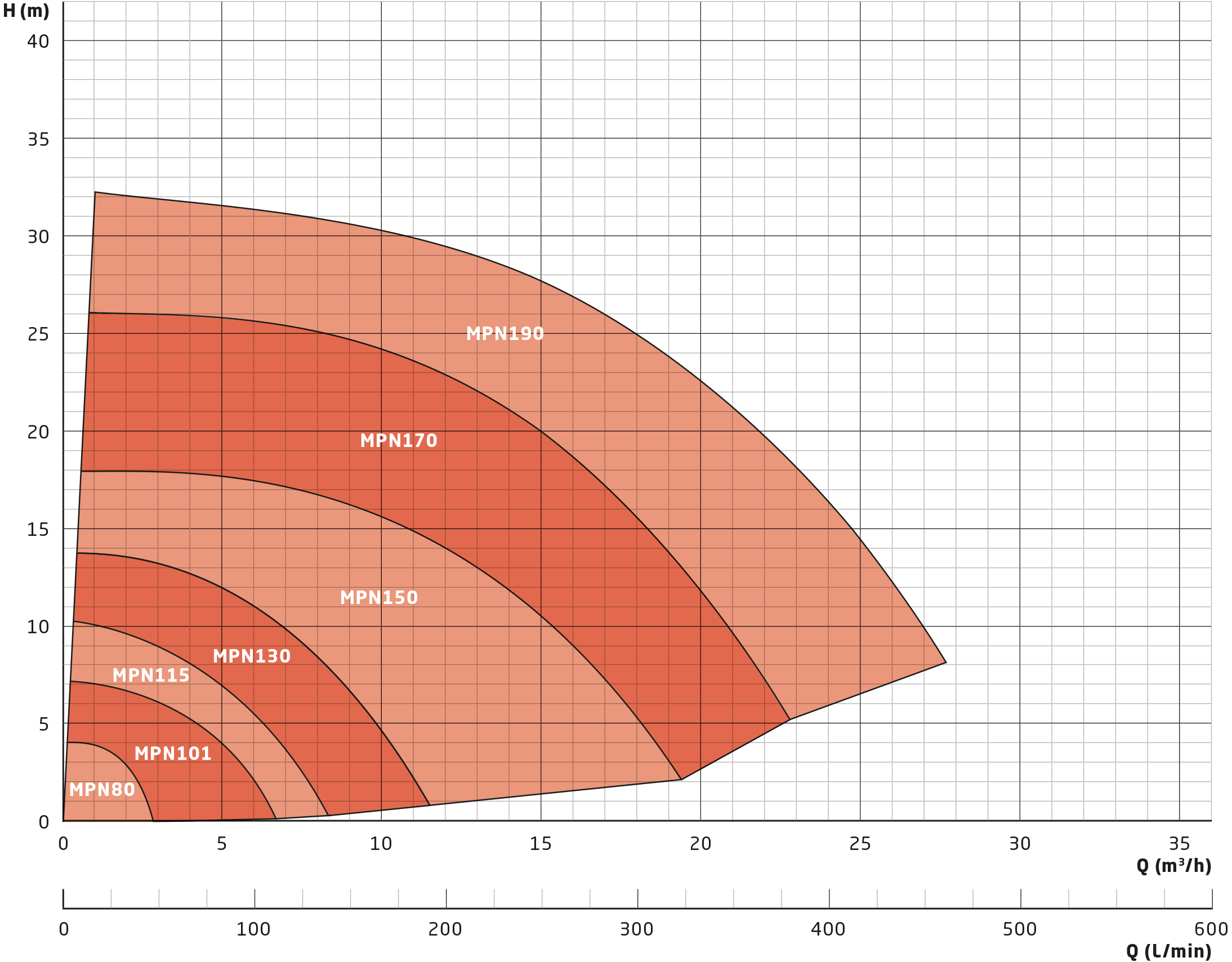

• Maximale Fördermenge der Baureihe: 35 m³/h
• Maximale Förderhöhe der Baureihe: 32 m
• Temperatur des Fördermediums -5 bis 95 °C (PVDF), bzw. 0 bis 80 °C (PP)
• Umgebungstemperatur von -10 bis 40 °C, höhere Temperaturen auf Anfrage möglich Anpassung der Pumpen an Medien mit hohen Dichten (bis zu 2,0) möglich
• Abhängig von den Einsatzbedingungen und vom Pumpentyp ist die MPN unempfindlich gegen zeitlich begrenzten Trockenlauf – bis zu mehreren Stunden

Motoren

Standard-Motoren (ab Lager):

• Drehstrommotoren: D230 / Y400 V-3ph 50 Hz, D277 / Y480 V-3ph 60 Hz, IP 55, Isol.-Kl. F, auch mit Kaltleiter
• Alle Drehstrommotoren ab 0,75 kW haben Energieeffizienzklasse IE3
• Wechselstrommotoren (bis 1,1 kW: 230 V-1ph, 50 / 60 Hz, IP 55, Isol.-Kl. F)
• ATEX-Motoren in Temperaturklasse T3

Sonderausführungen (lieferbar):

• Sonderspannungen und -frequenzen
• Drehstrommotoren mit integriertem Frequenzumrichter
• ATEX-Motoren mit druckfester Kapselung und Temperaturklasse T4
• 4-polige Motoren mit Drehzahl 1450 U/min bei 50 Hz
• UL- und CSA-Ausführungen
• Sonderschutzarten, z. B. IP 65
• Sonderisolationsklassen, z. B. Tropenisolationen
• Mehrbereichsspannung, z. B. 220–290 / 380–500 V, 50 Hz; 220–332 / 380–575 V, 60 Hz
• Gleichstrommotoren (DC oder BLDC)
